Las conexiones en un termopar son los puntos físicos donde el termopar se une al sistema del calentador, ya sea a la válvula de gas, al módulo de control electrónico o al sistema de encendido. Estas conexiones aseguran que el termopar pueda transmitir el voltaje generado por la llama y, a su vez, controlar el paso del gas de manera segura.

Tipos comunes de conexiones:

Conexión mecánica (roscada):

• Tipo más común en termopares estándar.
• Rosca generalmente 11/32" - 32 UNF.
• Se enrosca directamente en la válvula de gas.
• Asegura una conexión firme y fácil de instalar o reemplazar.

Conexión tipo terminal (clip o espiga):

• Usada en sistemas de encendido electrónico.
• El termopar se conecta a través de una espiga o terminal tipo push-on al módulo electrónico.
• A veces incluye terminal doble (para termopar y termopila).

Conexiones integradas (en flauta):

• En modelos como el termopar tipo flauta.
• El termopar viene montado sobre una base común con el inyector y chispero, facilitando el montaje.
• Las conexiones se hacen directamente desde la flauta a la válvula o al control.

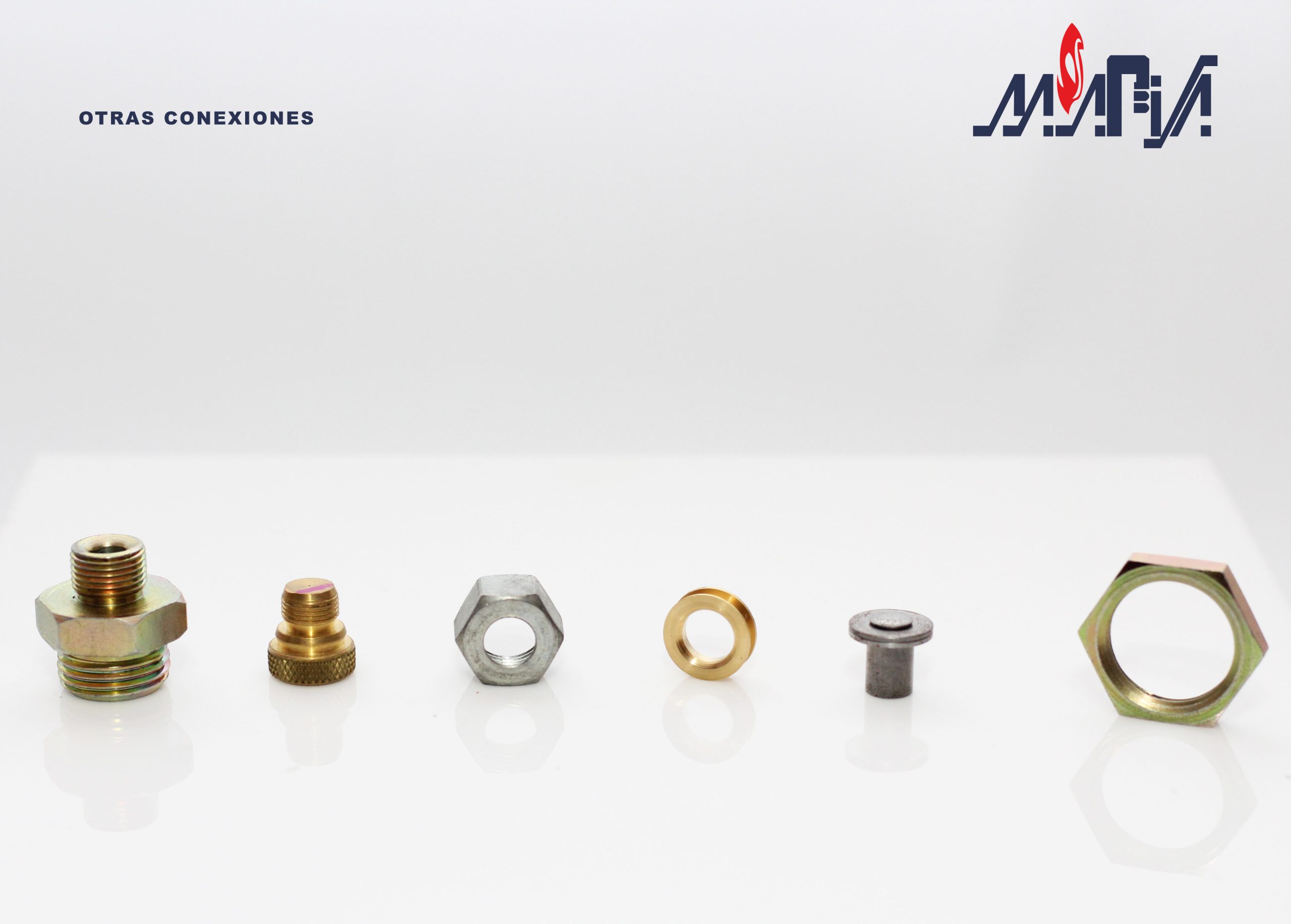

Conexiones especiales (marca/modelo):

• Algunos fabricantes como Greison, Bosch, Calorex utilizan conexiones específicas en sus termopares.
• Pueden tener ángulos, pines o ensamblajes únicos, por lo que es importante adquirir repuestos compatibles con el modelo de tu calentador.
